Представляем фото-обзор задней велосипедной втулки для велосипеда Nukeproof Generator 3-in-1.
Для начала вот вам несколько сухих цифр о Generator 3 в 1: 12" холостого хода, 300 грамм вес, 5 промышленных подшипников, конвертация во все популярные стандарты задних осей и это еще не все, но обо всем по порядку...
Параметры втулки:
Количество спиц: 32 шт
Тип оси: полая термообработанная алюминиевая ось с толщиной станки 1,6 мм
Диаметр по центрам отверстий для спиц: 58 мм
Расстояние между фланцами: 49,5 мм
Тип подшипников: японские промышленные подшипники EZO 6902 2RS, 4 шт + S&S 15268 VRS (бессепараторный), 1 шт
Материал корпуса и оси: термообработанный алюминиевый сплав 7075 + ЧПУ фрезеровка
Материал барабана: алюминиевый сплав, в комплекте барабан под кассеты Shimano, xD-барабан приобретается отдельно
Холостой ход барабана: 12” градусов
Тип собачек: 6 двойных собачек с индивидуальными пружинками, работающие попарно
Возможность конвертации: эксцентрик / сквозная ось 135x12 мм / сквозная ось 142x12 мм (адаптеры в комплекте)
Крепление тормозного диска: 6 болтов
Вес: 300 гр
Рассмотрим втулку Nukeproof Generator 3-in-1 в деталях:

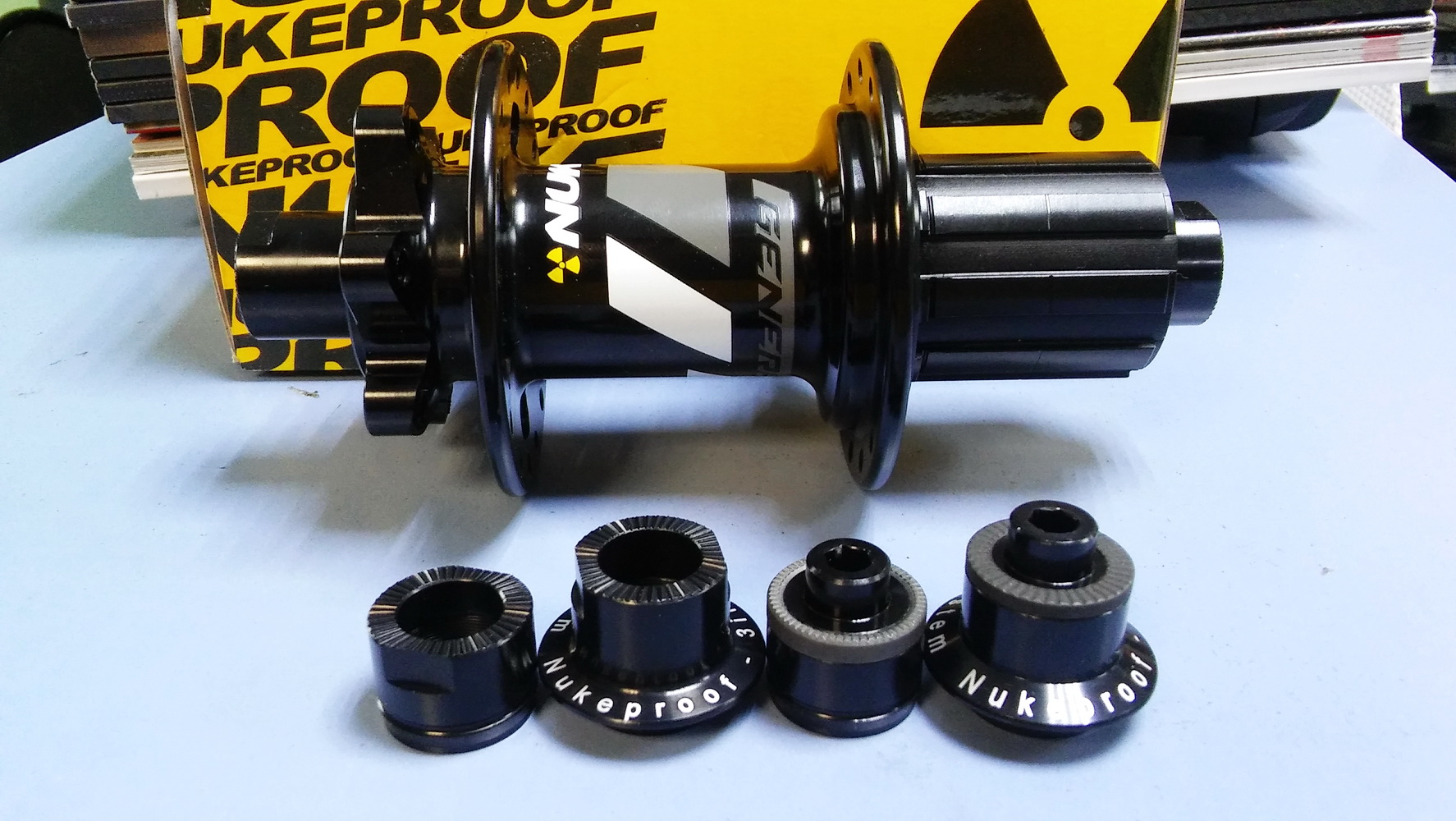

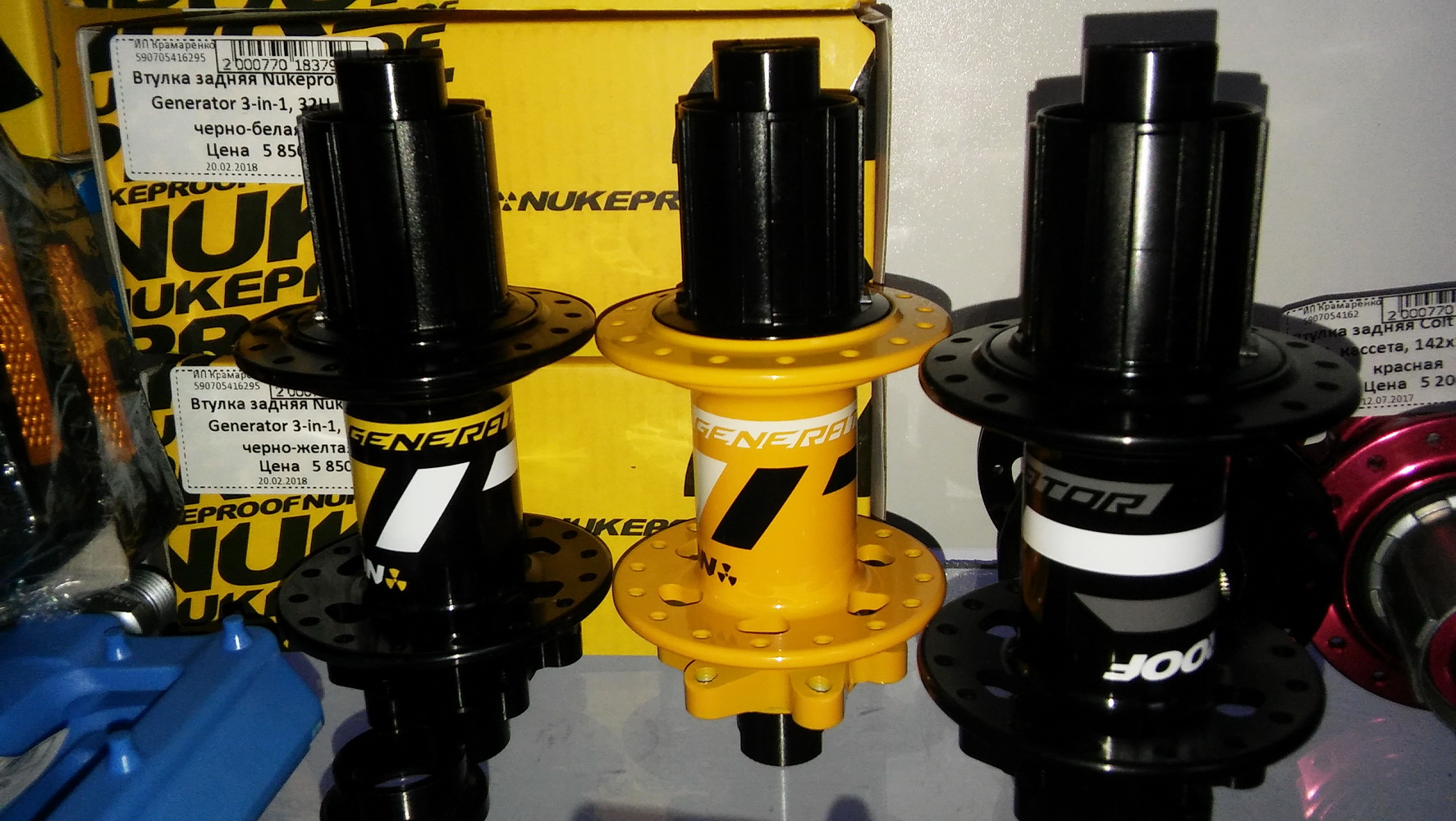

Задняя втулка имеет привычный дизайн, облегченный фрезерованный корпус из термообработанного авиационного алюминия и стандартные отверстия для спиц с фланцами диаметром 58 мм. Втулки выпускаются в трех цветовых решениях: черно-белом, черно-желтом и желтом

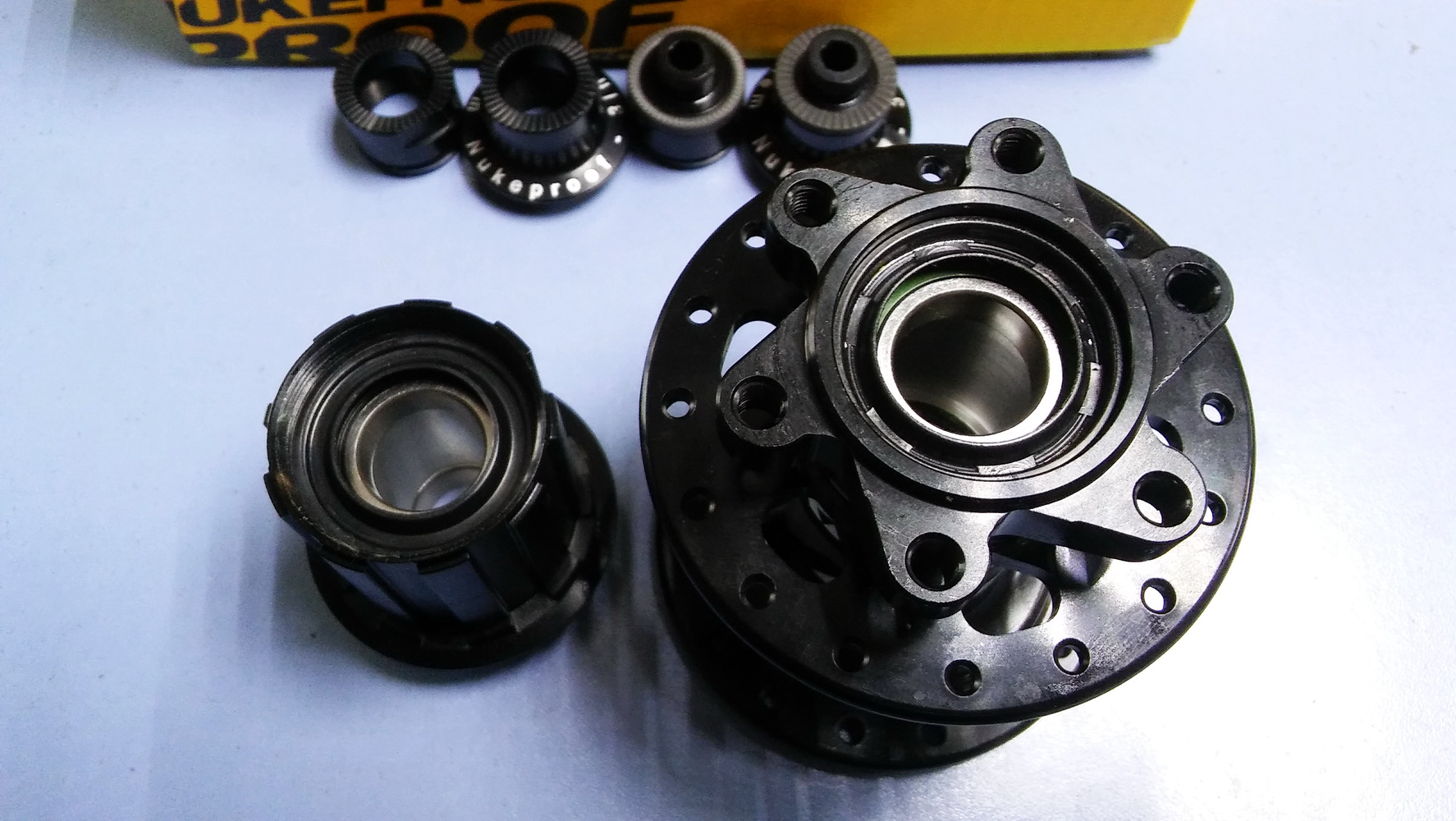

Давайте разберем втулку и посмотрим, что же у нее внутри
Разбор осуществляется при помощи двух гаечных ключей на 17 мм или шестигранников на 5 мм (в зависимости от установленных колпачков)

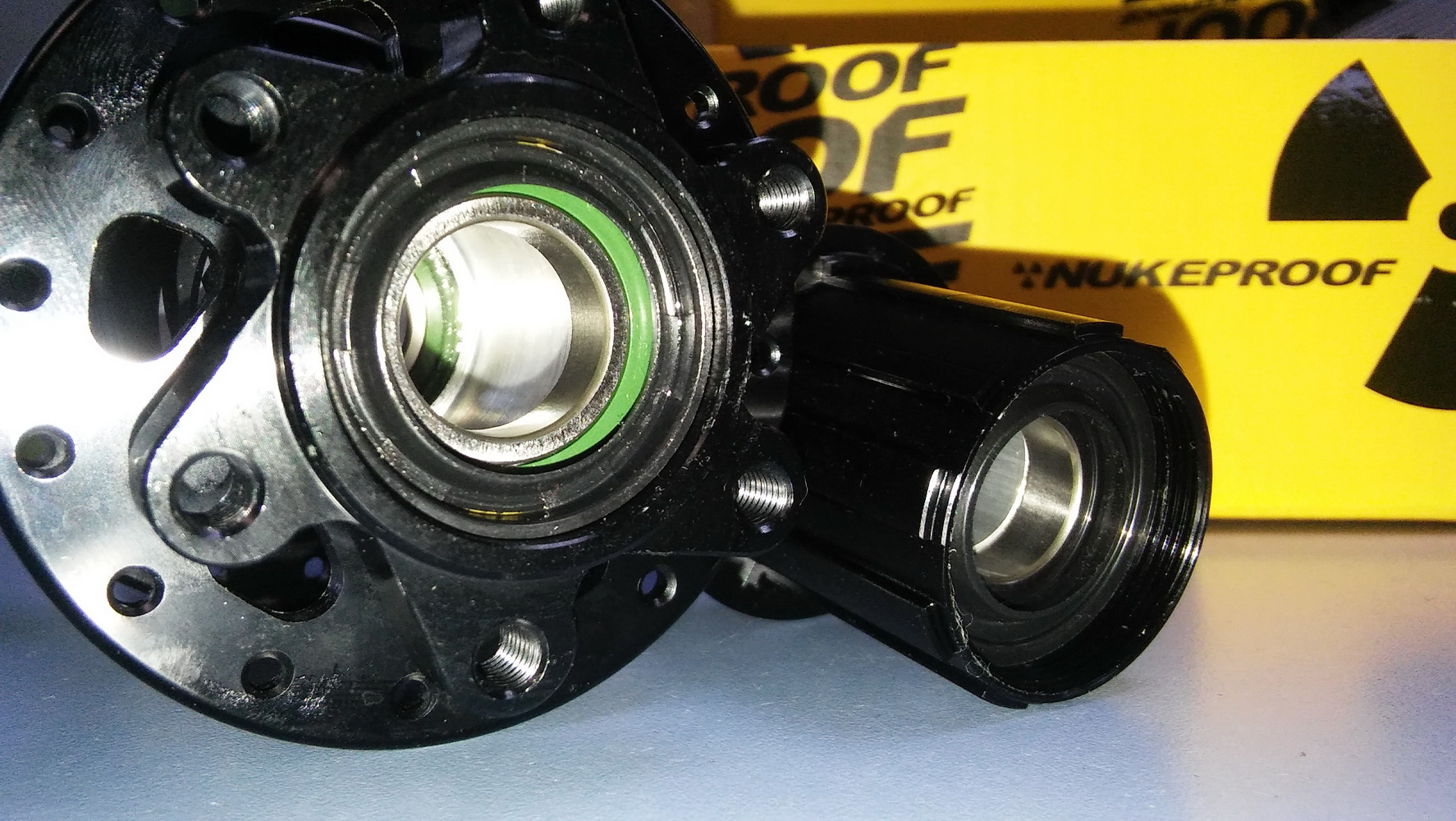

Сразу бросается в глаза хорошая защищенность Nukeproof Generaton 3-in-1 от влаги и грязи за счет качественных пыльников, установленных непосредственно перед подшипниками
Ось вынимается без каких либо специальных инструментов и без необходимости перепрессовывать подшипники
Система зацепа собачек с храповиком реализована очень интересно и надежно:

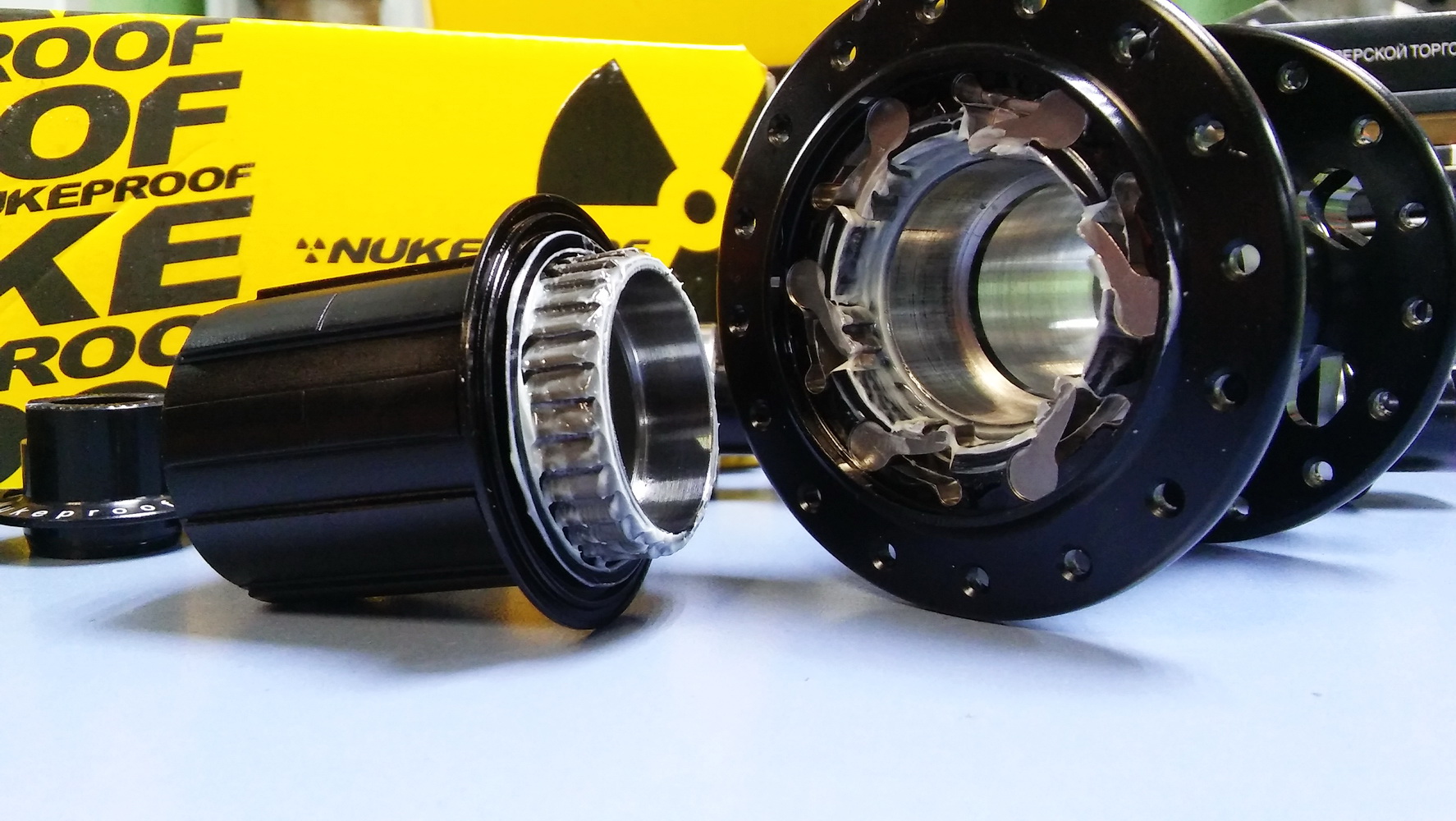

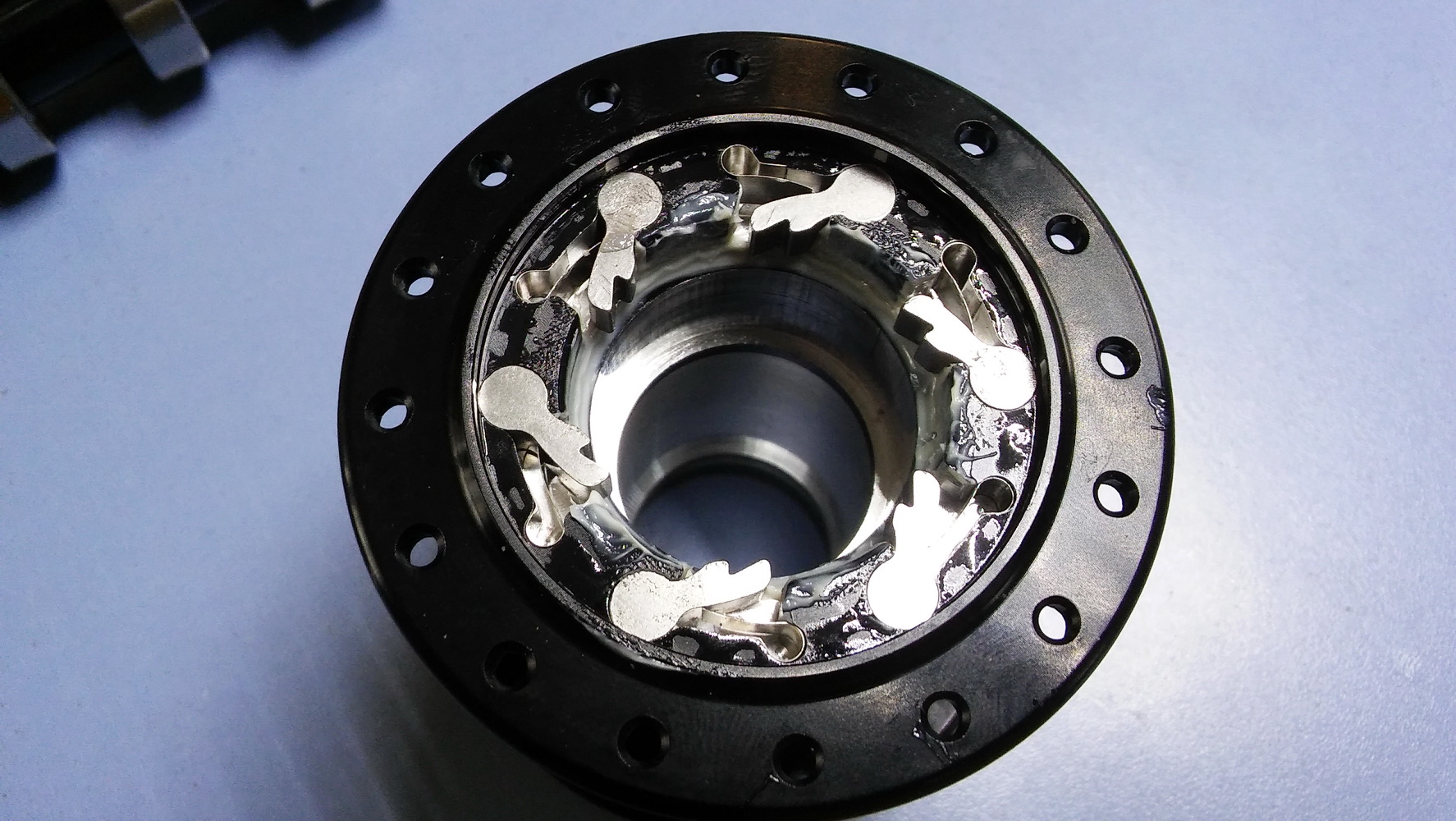

Собачки установлены непосредственно в корпусе втулки, а роль зубчатого колеса (храповика) играет сам барабан

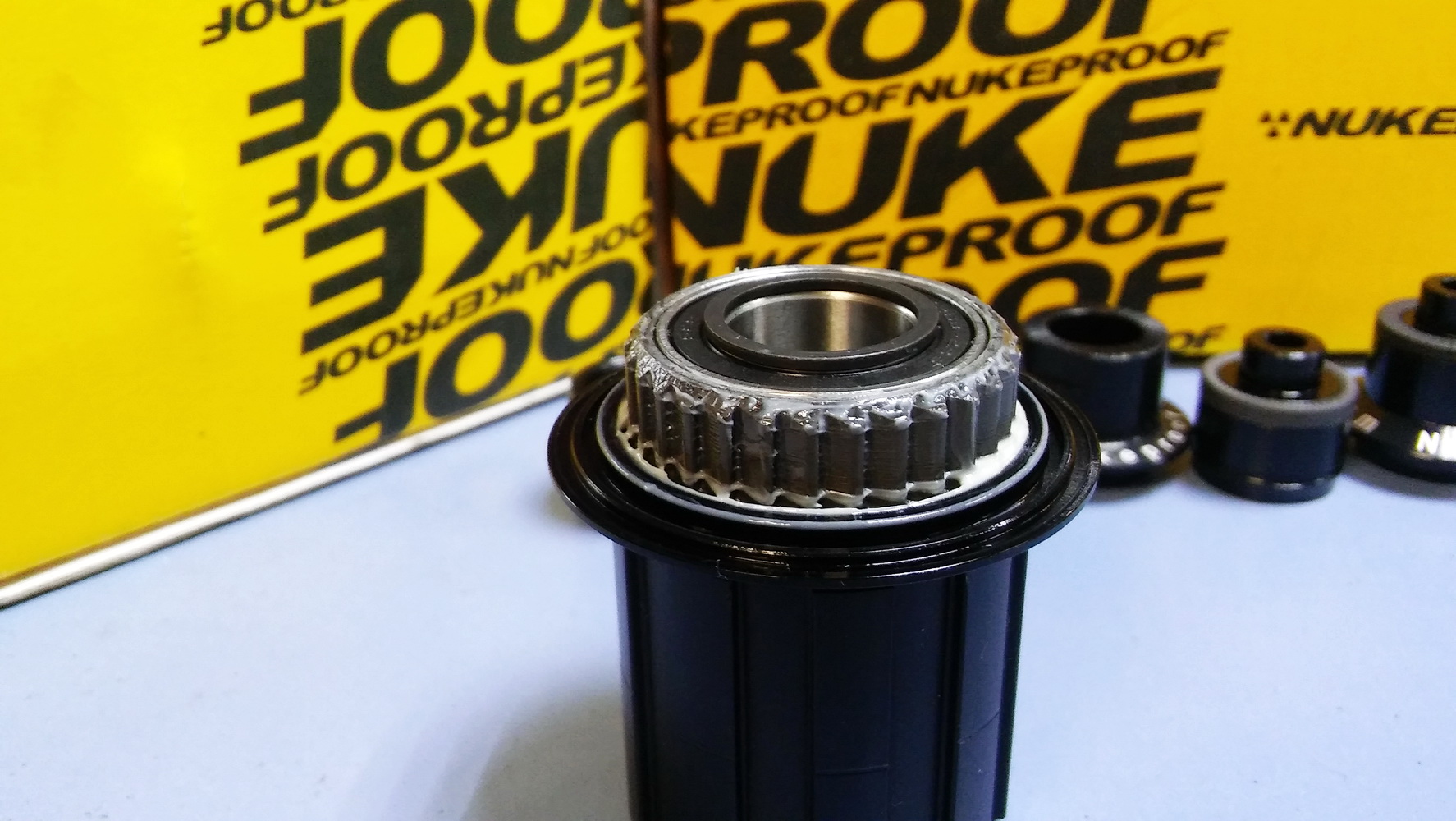

Сам храповик выполнен из твердого стального сплава и соединен непосредственно с легким алюминиевым барабаном

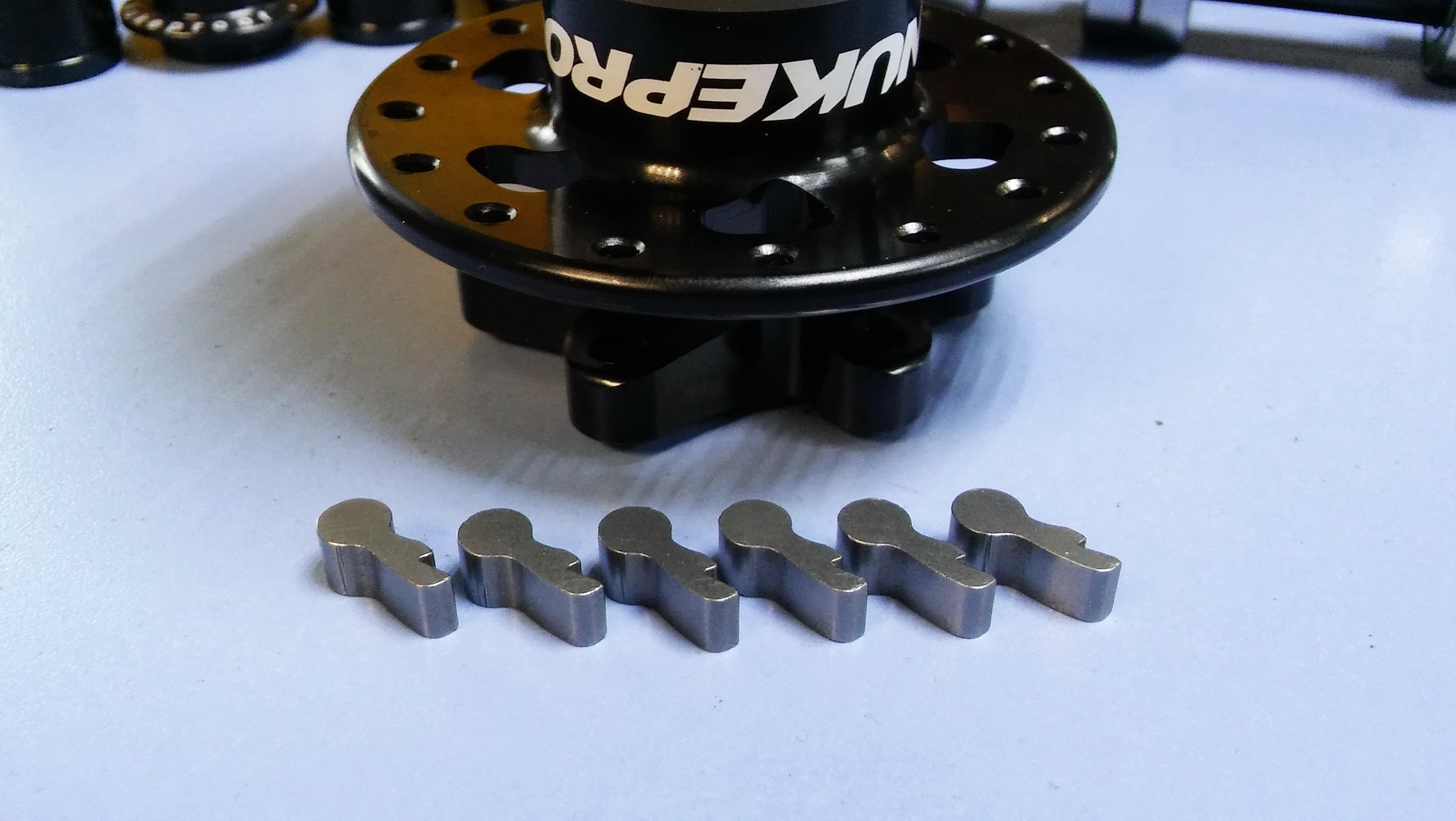

Увеличенные собачки изготовлены с двойными зацепами из стального сплава и издают благородный треск, который можно легко регулировать при помощи количества смазки и преднатяга прижин

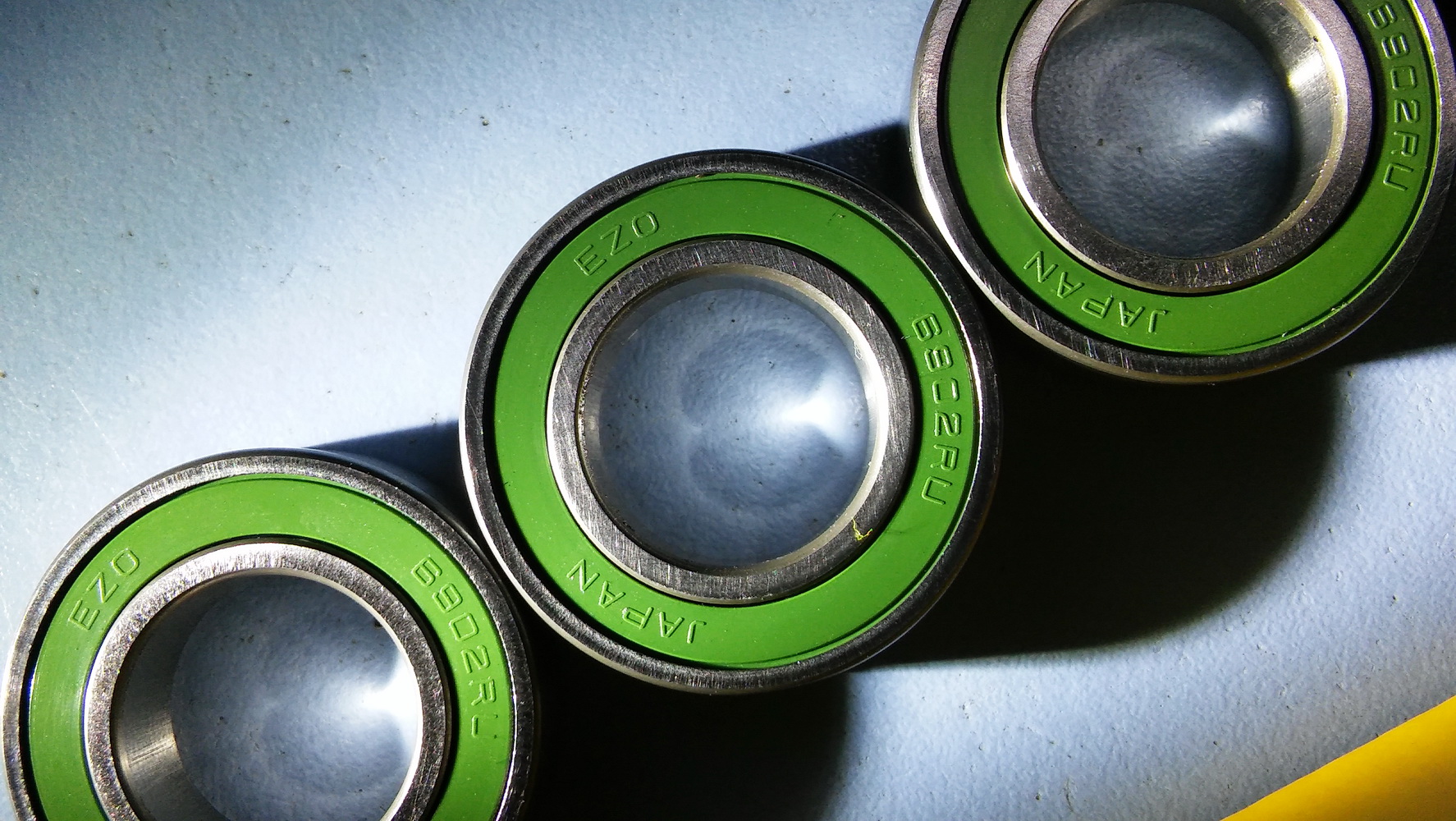

Внутри втулки Nukeproof Generator 3-in-1 находятся 5 (пять) закрытых герметичных подшипников производства Японии фирмы EZO и S&S. Подшипник барабана со стороны втулки выполнен в типоразмере 15268 VRS и является бессепараторным (с большим количеством шариков) для лучшего распределения нагрузок, которые приходятся на это соединение при активном педалировании. 4 подшипники EZO имеют маркировку 6902 2RS

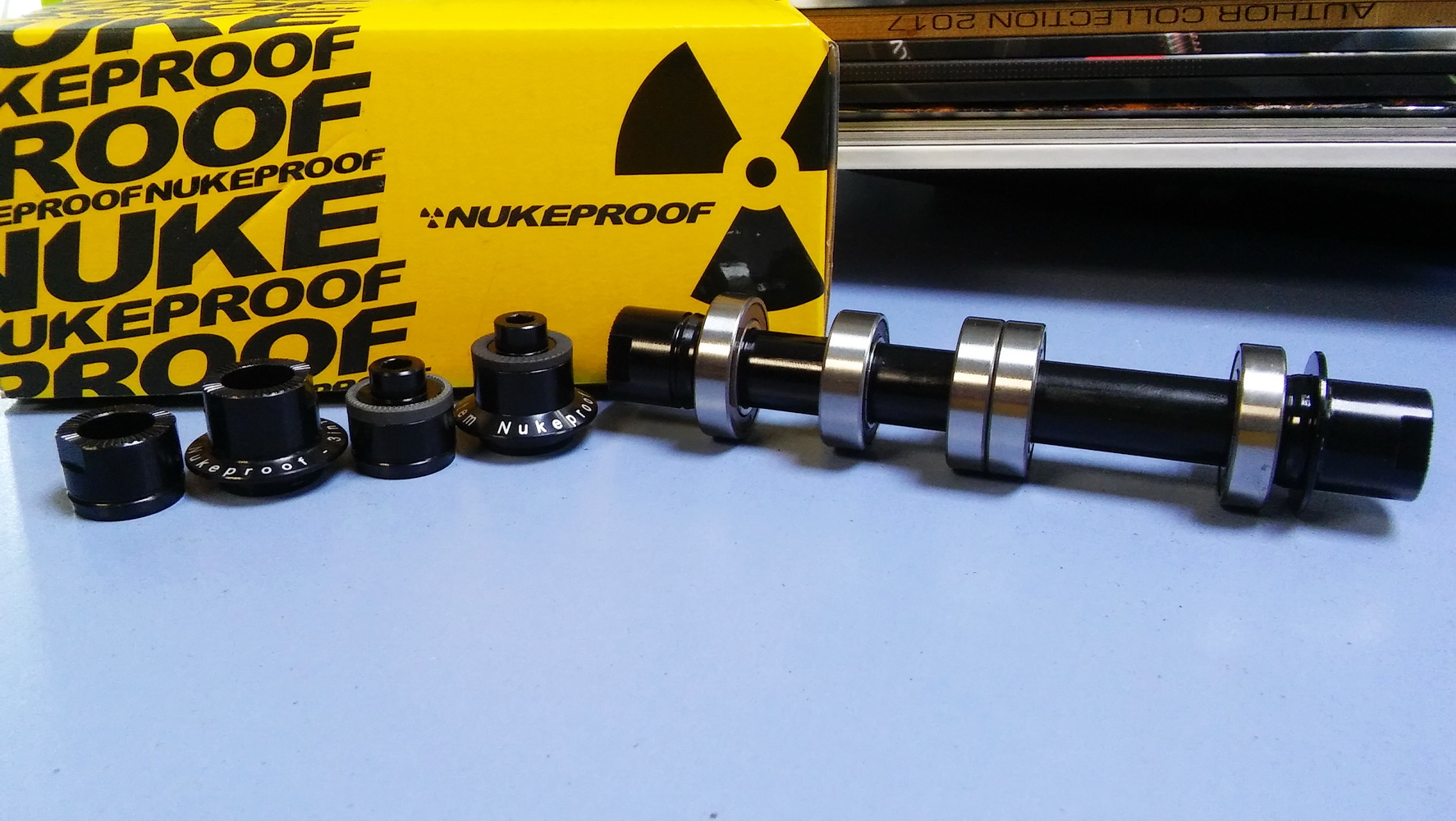

Ниже представлена ось втулки в сборе со всеми подшипниками и колпачками под сквозную ось 142x12 мм. Три подшипника 6902 2RS расположены в корпусе втулки, один в барабане со стороны кассеты и один промышленный подшипник 15268 VRS расположен в барабане со стороны корпуса втулки

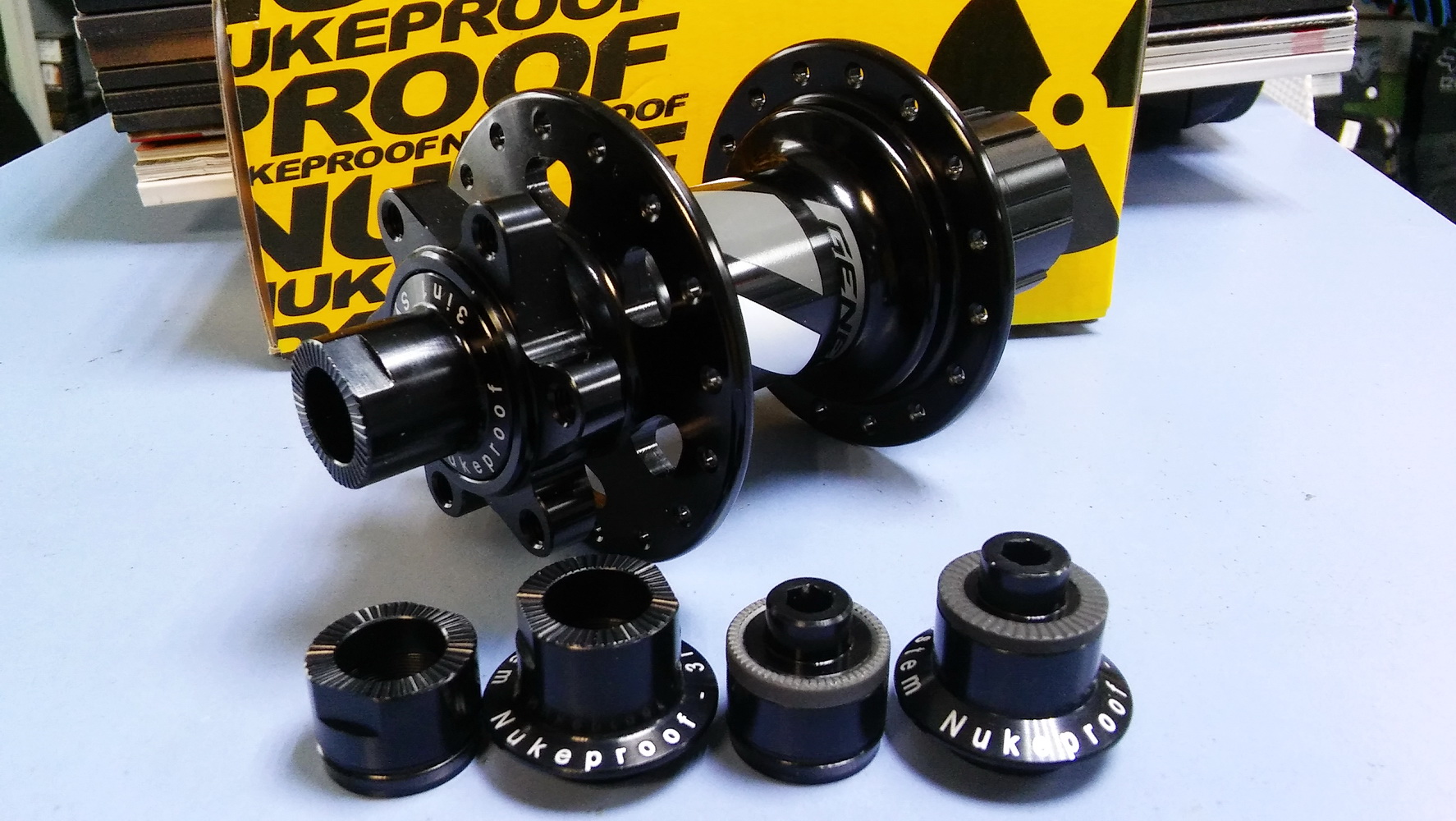

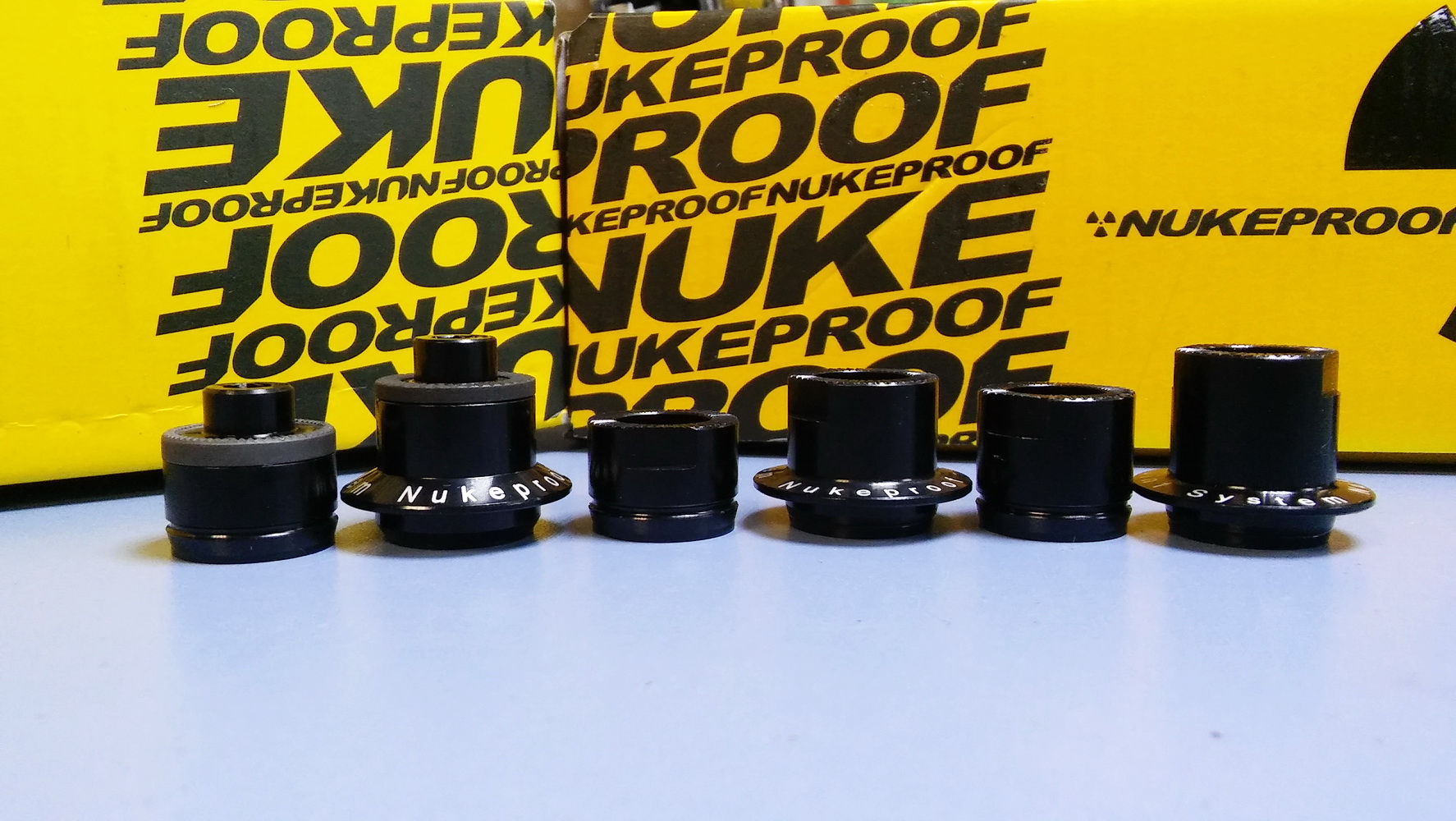

Данная задняя втулка имеет в комплекте колпачки под самые распространенные стандарты осей. Слева направо: эксцентрик / сквозная ось 135x12 мм / сквозная ось 142x12 мм (адаптеры в комплекте)

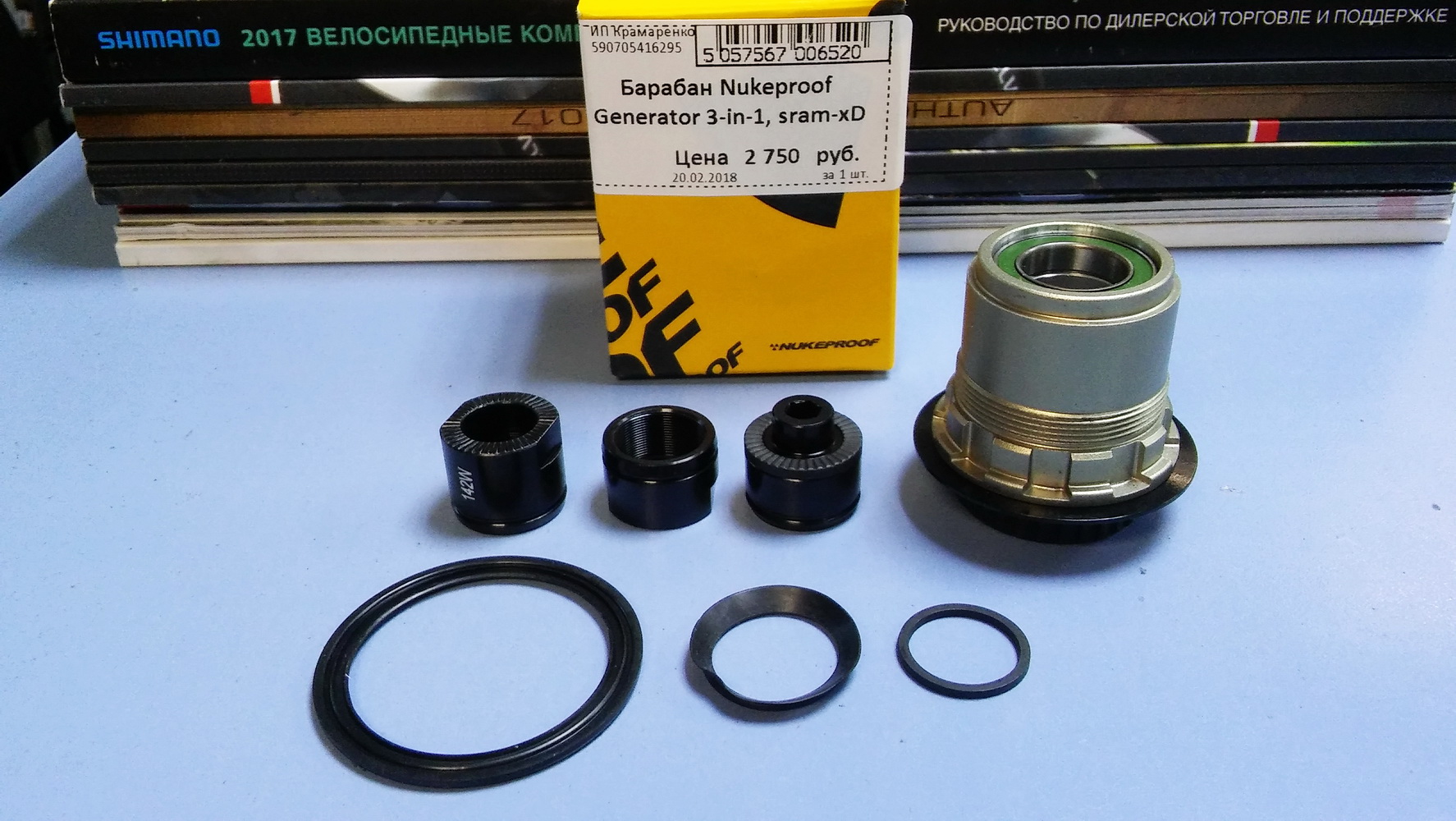

Задняя втулка Nukeproof Generator 3 в 1 поставляется с барабаном из алюминиевого сплава рассчитанного на применение кассет Shimano 8/9/10/11 ск. Отдельно можно приобрести барабан для использования с кассетами Sram xD
Подводя итог, хотелось бы отметить, что вес втулки Nukeproof Generator 3-in-1 составляет всего 300 грамм и производитель не ограничивает вес ездока или применение данной втулки в экстремальных дисциплинах. Перед нами максимально универсальная за счет сменных колпачков, легкая и относительно недорогая задняя втулка, которая подойдет для сборки велосипеда для любых дисциплин.
